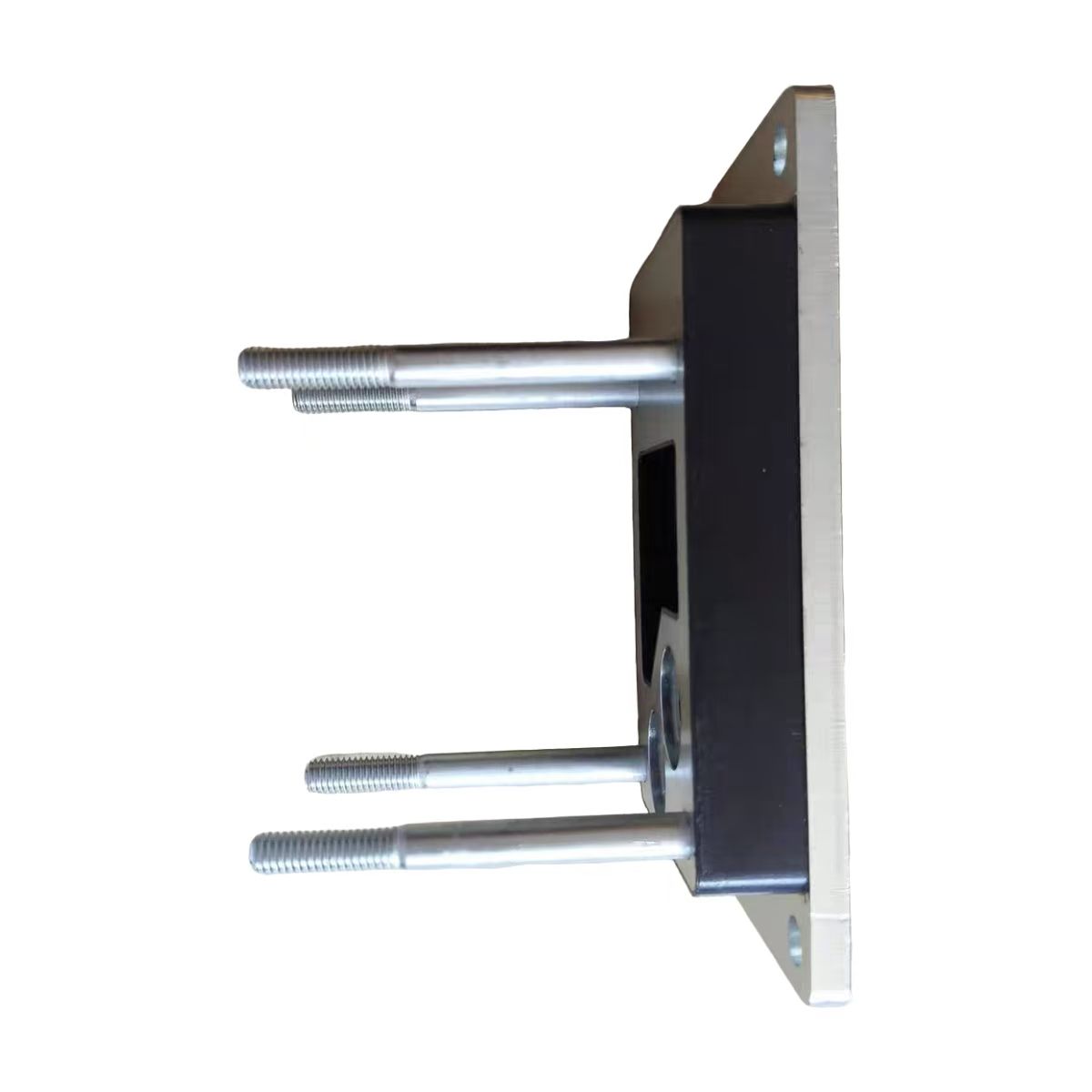

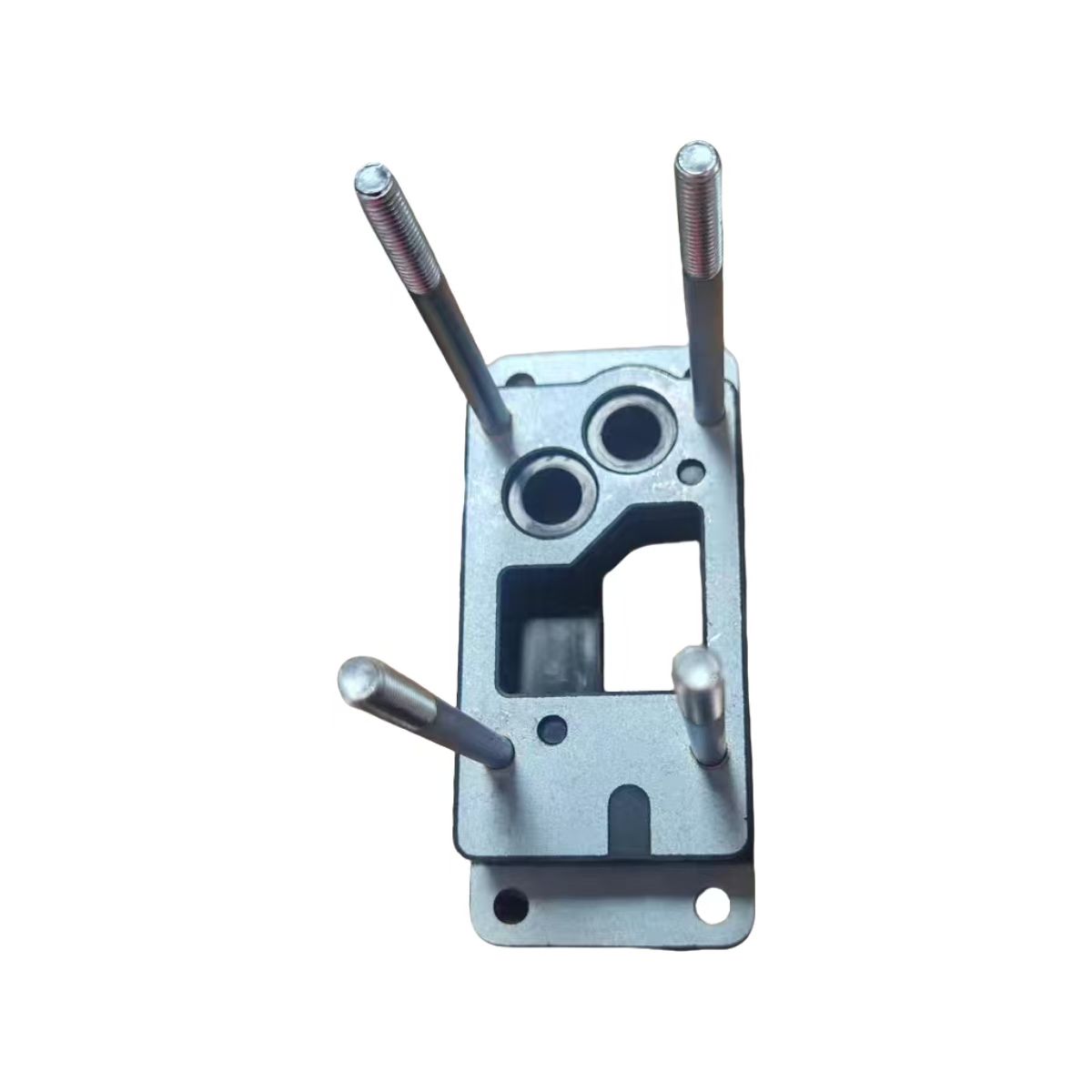

Shacman Kamyon için FAST Hidrolik Geciktirici Sönümleme Plakası

Shacman Kamyon için FAST Hidrolik Geciktirici Sönümleme Plakası, Skyond tarafından sağlanan ve Çin'deki tesisimizde üretilen bir montaj ve koruyucu bileşendir. Bu sönümleme plakası, X5000, X6000 ve M3000S serisi dahil olmak üzere Shacman ağır hizmet kamyonlarının yanı sıra Sinotruk HOWO, Yutong ve Yaxing gibi FAST geciktiricilerle donatılmış diğer markalarda yaygın olarak bulunan FAST hidrolik geciktirici sistemlerindeki pnömatik oransal kontrol valfi için tasarlanmıştır. Geciktirici Sönümleme Plakası doğrudan kontrol valfi gövdesi grubuna monte edilerek, geciktirici yağ karterine giren hava basıncını düzenleyen oransal valfi sabitler. Bu basınç kontrolü çalışma odasına yağ akışını belirler ve bu da frenleme torkunu yönetir. Aşınmış veya eksik bir sönümleme plakası, aşırı titreşimin hassas valfe ulaşmasına neden olarak düzensiz frenlemeye, devreye girmenin gecikmesine veya valfin tamamen arızalanmasına yol açar. Bunu Geciktirici Sönümleme Plakasıyla değiştirmek, daha güvenli araç yavaşlaması için valf çalışmasının istikrarlı olmasını ve hidrolik gücün tutarlı olmasını sağlar.

Ürün Avantajları

Oransal valfi titreşime karşı korur.

Shacman Kamyon için FAST Hidrolik Geciktirici Sönümleme Plakası, elektromanyetik oransal valfi geciktirici valf gövdesine sıkı bir şekilde tutar. Bu, yol titreşimi ve araç sıçramasından kaynaklanan valf hareketini veya sinyal bozulmasını önleyerek, geciktiricinin sürücü komutlarına tutarlı bir şekilde yanıt vermesini sağlar.

Bileşen servis ömrünü uzatır.

Sönümleme plakası, şok ve titreşim enerjisini oransal valfe ulaşmadan önce emerek, valfin makara, yaylar ve solenoidler gibi dahili bileşenlerindeki aşınmayı azaltır. Bu, aracın kullanım ömrü boyunca daha uzun servis aralıkları ve daha az valf değişimi anlamına gelir.

Kompozit metal-kauçuk yapı.

Çelik plaka sağlam montaj ve hassas valf konumlandırması sağlarken, bağlı kauçuk katman yüksek frekanslı titreşimi emer. Bu entegre tasarım, ayrı montaj braketlerine ve izolatörlere olan ihtiyacı ortadan kaldırır, vana montajını basitleştirir ve olası arıza noktalarını azaltır.

Retarderin temel frenleme avantajlarını korur.

Kararlı bir orantısal valf, geciktiricinin tam frenleme potansiyelini aşınmasız yavaşlama, termal zayıflama olmadan tutarlı performans ve servis frenleri ve lastikler üzerindeki gerilimi azaltmasını sağlar. Filo operatörleri için bu, daha düşük bakım maliyetleri ve daha iyi yakıt ekonomisi anlamına gelir.

Doğrudan OEM değişimi.

Montaj delikleri, plaka kalınlığı ve genel boyutlar orijinal ekipman özelliklerine uygundur. Kurulum, vana gövdesinde veya çevresindeki bileşenlerde herhangi bir değişiklik yapılmasını gerektirmez.

Temel Özellikler

Sönümlemenin rolü nedir？

Shacman Kamyon için FAST Hidrolik Geciktirici Sönümleme Plakası, geciktirici kontrol sisteminde üç temel işlevi yerine getirir:

Güvenli montaj. Plaka, elektromanyetik oransal valfi geciktirici valf gövdesine sıkı bir şekilde cıvatalar. Bu mekanik sabitleme, valfin araç titreşimi altında kaymasını veya gevşemesini önleyerek valf ile pnömatik ve elektrik bağlantıları arasında hassas hizalamayı korur.

Titreşim sönümleme.Entegre kauçuk katman, yoldan ve aktarma organlarından gelen şok ve titreşim enerjisini emer ve dağıtır. Bu sönümleme olmadan, titreşim doğrudan valfin iç bileşenlerine (sürgü, yaylar ve solenoidler) iletilecek ve erken aşınmaya, düzensiz tepkiye veya tamamen arızaya neden olacaktır.

Sinyal bütünlüğü koruması.Geciktirici Sönümleme Plakası, valfi titreşimden izole ederek yanlış sinyallerin veya sinyal bozulmasının elektronik kontrol ünitesine ulaşmasını önler. Oransal valf, hava basıncını düzenlemek için ECU'dan gelen hassas elektrik sinyallerine dayanır. Titreşimden kaynaklanan temas sıçraması veya kesintili bağlantılar, ECU'nun valf konumunu yanlış yorumlamasına neden olarak yanlış fren torku uygulamasına yol açabilir.

Sürücü için bu, sabit hızda iniş fonksiyonundan tam devreye giren frenleme modlarına kadar tüm geciktirici çalışma modlarında öngörülebilir, doğrusal frenleme tepkisi anlamına gelir.

Ürün Yapımı Hakkında

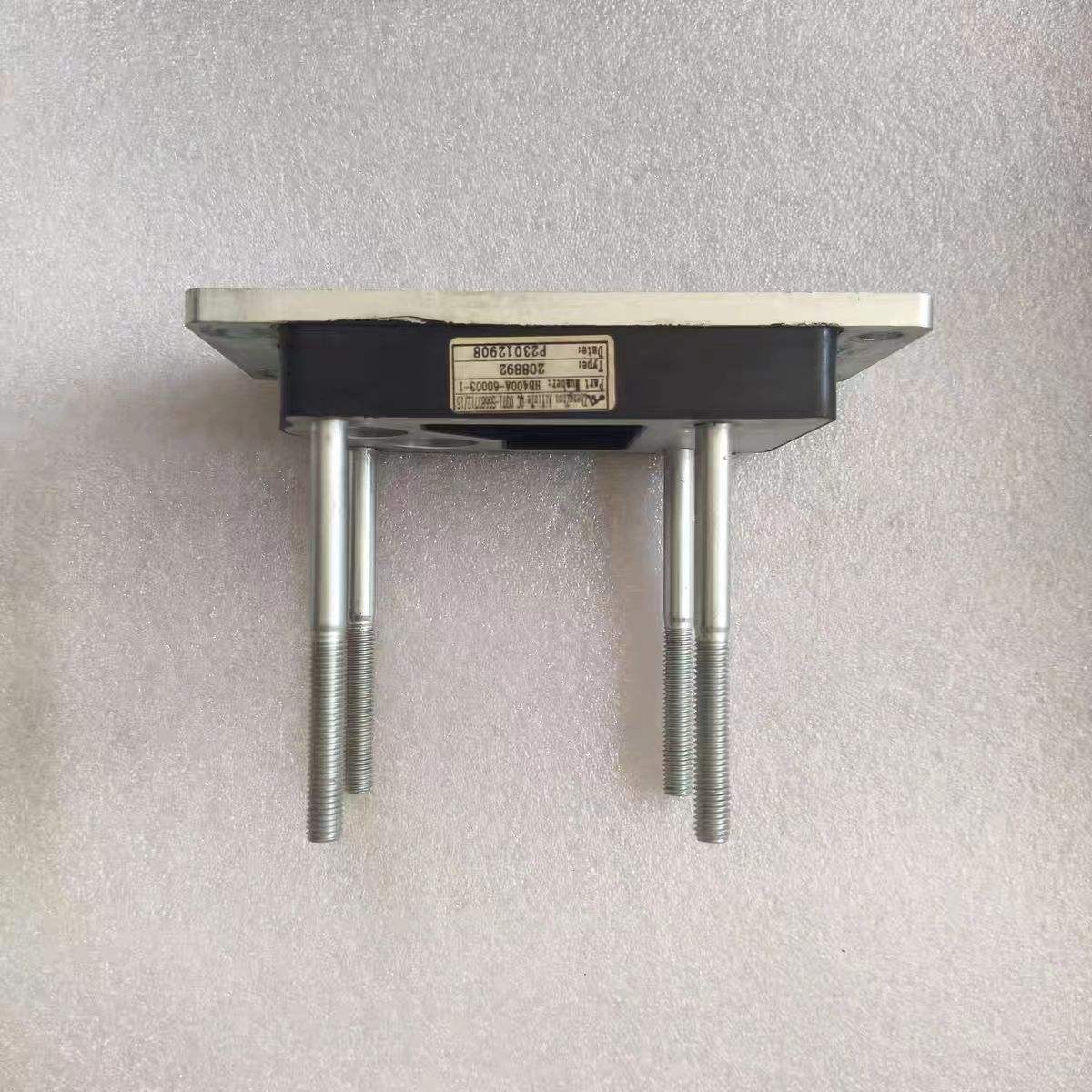

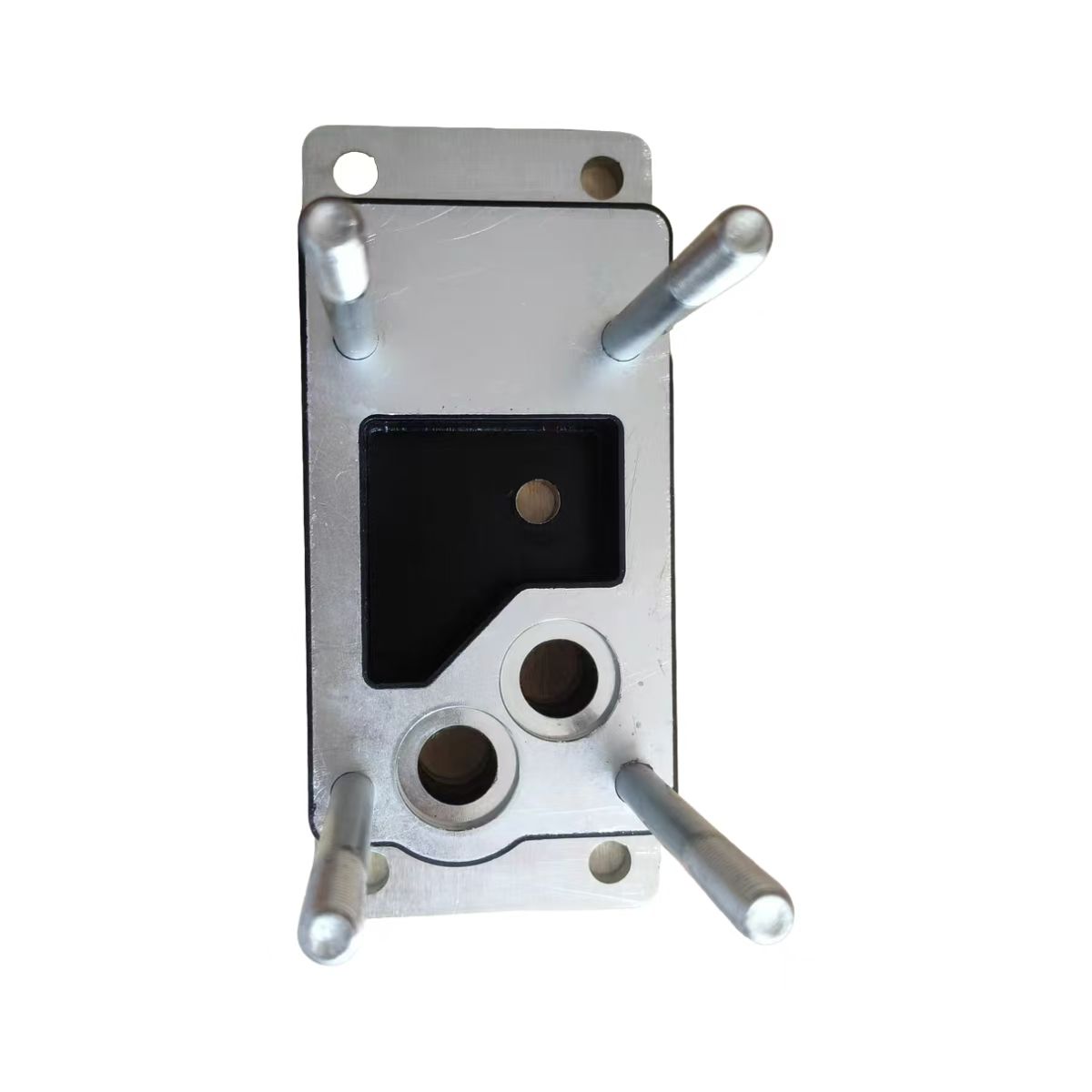

Bu Geciktirici Sönümleme Plakası kompozit bir yapıya sahiptir: kauçuk bir sönümleme katmanına bağlanmış karbon çeliği Q235 plaka.

Karbon çeliği Q235 plaka.Bu yapısal kalite çelik, oransal valfin güvenli bir şekilde monte edilmesi için gereken sağlamlığı sağlar. Montaj cıvatalarının sıkma kuvvetleri ve araçtan gelen titreşim yükleri altında bükülmeye ve deformasyona karşı dayanıklıdır. Çelik plaka, valfin valf gövdesine göre hassas yönelimini koruyarak pnömatik ve elektrik bağlantılarının hizalı kalmasını sağlar.

Kauçuk sönümleme katmanı.Elastomer katman, yüksek frekanslı titreşim enerjisini emer ve onu ısıya dönüştürür ve bu da plaka aracılığıyla dağıtılır. Bu kauçuk bileşiği, kışın soğuk çalıştırmalardan uzun inişler sırasında geciktirici sistemden gelen sürekli ısıya kadar ağır kamyon operasyonlarında karşılaşılan sıcaklık aralığında sönümleme özelliklerini koruyacak şekilde formüle edilmiştir.

Kompozit tasarım avantajı.Sönümleme plakası, metal ve kauçuğu tek bir ünitede birleştirerek tek bir kompakt bileşende hem yapısal montaj hem de titreşim yalıtımı sağlar. Bu, ayrı montaj braketlerine ve kauçuk izolatörlere olan ihtiyacı ortadan kaldırarak valf montajını basitleştirir ve olası arıza noktalarını azaltır.

Uyumlu Retarder Modelleri ve Araç Uygulamaları

Shacman Kamyon için FAST Hidrolik Geciktirici Sönümleme Plakası, tüm FAST hidrolik geciktirici modelleriyle uyumludur:

1. FH400B (seri bağlantı). Şanzımanla aynı hizada monte edilir, alanın seri kuruluma izin verdiği araçlar için uygundur.

2.FH240B. Daha düşük beygir gücü uygulamaları için kompakt bir seri bağlantı modeli.

3. FHB320B (paralel bağlantı). PTO (PTO) arayüzünü koruyarak şanzımanın yanına monte edilir.

4. FHB400B. Daha yüksek kapasiteli paralel bağlantı modeli.

Bu geciktirici modelleri fabrikada veya bayide monte edilir:

1. Shacman X5000, X6000, M3000S ve diğer Shacman ağır kamyonları

2. Sinotruk HOWO serisi

3. Yutong ve Yaxing otobüsleri ve tur otobüsleri

4. FAST geciktiricileri kullanan diğer ticari araç markaları

Atölyeler ve filo operatörleri için Geciktirici Sönümleme Plakası, birden fazla geciktirici modelini ve araç uygulamasını kapsayan tek bir SKU sağlayarak envanter yönetimini basitleştirir.

Kurulum ve Bakım

Geciktirici Sönümleme Plakasının değiştirilmesi ayrıntılara dikkat edilmesini gerektirir:

Profesyonel kurulum önerilir

Çalışma, geciktirici kontrol valfi gövdesinin sökülmesini içerir. Değiştirme işlemini HIZLI geciktirici servis deneyimine sahip bir teknisyenin gerçekleştirmesini öneririz.

Tork spesifikasyonu

Montaj cıvataları bir tork anahtarı kullanılarak belirtilen torkla sıkılmalıdır. Aşırı sıkma, valf gövdesine veya sönümleme plakasına zarar verebilir; az sıkma harekete ve titreşime izin verir.

İlgili bileşenleri inceleyin

Valf çıkarılmış haldeyken oransal valfin kendisinde hasar olup olmadığını kontrol edin. O-halka contasını sertlik, çatlak veya deformasyon açısından inceleyin ve gerekiyorsa değiştirin.

Kurulumdan sonra fonksiyon testi

Yeniden monte ettikten sonra, normal frenleme kuvvetini ve hava veya yağ sızıntısı olmadığını doğrulamak için geciktiriciyi tüm çalışma modlarında sabit hızda ve her frenleme aşamasında test edin.

Çoğu kurulum deneyimli bir teknisyen tarafından bir saatten kısa sürede tamamlanabilir.

Skyond Kaliteyi Nasıl Kontrol Ediyor ve Test Ediyor?

Skyond tarafından Shacman Kamyon için tedarik edilen her FAST Hidrolik Geciktirici Sönümleme Plakası sevkıyattan önce denetlenir:

Boyutsal doğrulama.Plakanın montaj deliği konumları, kalınlığı ve genel boyutları, doğru montajın sağlanması için OEM spesifikasyonlarına göre kontrol edilir.

Kauçuk bağ bütünlüğü. Kauçuk tabakanın çelik plakaya herhangi bir boşluk veya ayrılma olmaksızın düzgün bir şekilde bağlanıp bağlanmadığı kontrol edilir.

Yüzey kaplaması.Çelik plaka, kurulumu veya servis ömrünü etkileyebilecek çapaklara, keskin kenarlara veya korozyona karşı kontrol edilir.

Örnek test. Sönümleme performansını doğrulamak için her partiden rastgele numuneler sıkıştırma ve titreşim testlerine tabi tutulur.

Skyond'da İleri Üretim

Skyond, hassas makineler ve otomatik üretim hatlarıyla donatılmış modern bir üretim tesisi işletmektedir. Fabrikamız, Shacman Kamyon için FAST Hidrolik Geciktirici Sönümleme Plakasını ve diğer hassas bileşenleri tutarlı kalite standartlarında üretme kapasitesine sahiptir.

Hassas CNC işleme. CNC ekipmanımız metal bileşenlerin kesin spesifikasyonlara göre kesilmesini ve şekillendirilmesini gerçekleştirir. Sönümleme plakası için bu, montaj deliği konumlarının doğru olmasını, plaka kalınlığının tutarlı olmasını ve valf gövdesine uygun şekilde takılmasını sağlar. Boyutsal doğruluk, kurulum kolaylığını ve plakanın titreşim altında valf hizalamasını koruma yeteneğini doğrudan etkiler.

Otomatik montaj ve kalite kontrol. Otomatik süreçler insan hatasını azaltır ve üretim süreçlerinde tutarlı yapı kalitesi sağlar. Her parti, hammadde doğrulamasından bitmiş ürün testine kadar birçok aşamada denetime tabi tutulur.

Özel kauçuk yapıştırma hattı. Kauçuk sönümleme katmanı, boşluklar veya katmanlara ayrılma olmadan uygun yapışmayı sağlayan kontrollü işlemler kullanılarak çelik plakaya bağlanır. Bu bağlanma bütünlüğü, plakanın hizmet ömrü boyunca titreşim sönümleme performansı açısından kritik öneme sahiptir.

Test ekipmanı. Yüksek doğruluklu ölçüm araçları ve elektrik test cihazları, simüle edilmiş çalışma koşulları altında ürün performansını doğrular. Sönümleme özelliklerinin spesifikasyonları karşıladığını doğrulamak için her partiden rastgele numuneler sıkıştırma ve titreşim testlerine tabi tutulur.

Üretim kapasitesi. Tesisimiz, tutarlı kaliteyi korurken toplu siparişleri karşılamak için büyük ölçekli üretimi desteklemektedir. Hacimli sevkiyatlara ihtiyaç duyan filo operatörleri ve ticaret şirketleri için üretimi buna göre ölçeklendirebiliriz.

Küresel Teslimat ve Lojistik

Skyond Rusya, Orta Asya, Güneydoğu Asya, Afrika, Güney Amerika ve diğer bölgelere ihracat yapmaktadır. Lojistik ekibimiz şunları yönetir:

1. Nakliye sırasında hasarı önlemek için konteynerin uygun şekilde sabitlenmesiyle yükleme

2. Sorunsuz gümrükleme için gümrük belgeleri

3. Etkin uluslararası nakliye için büyük limanlara yönlendirme

Shacman Kamyon için FAST Hidrolik Geciktirici Sönümleme Plakasının çoğu normal siparişleri, ödeme onayından sonra 7-45 gün içinde gönderilir. Düzenli gereksinimleri olan müşterilerimiz için, daha hızlı teslimat için planlı gönderiler düzenleyebilir veya nakliyeci depolarında envanter tutabiliriz.

Sık Sorulan Sorular

Soru 1: Bu sönümleme plakasına hangi parça numaraları karşılık geliyor?

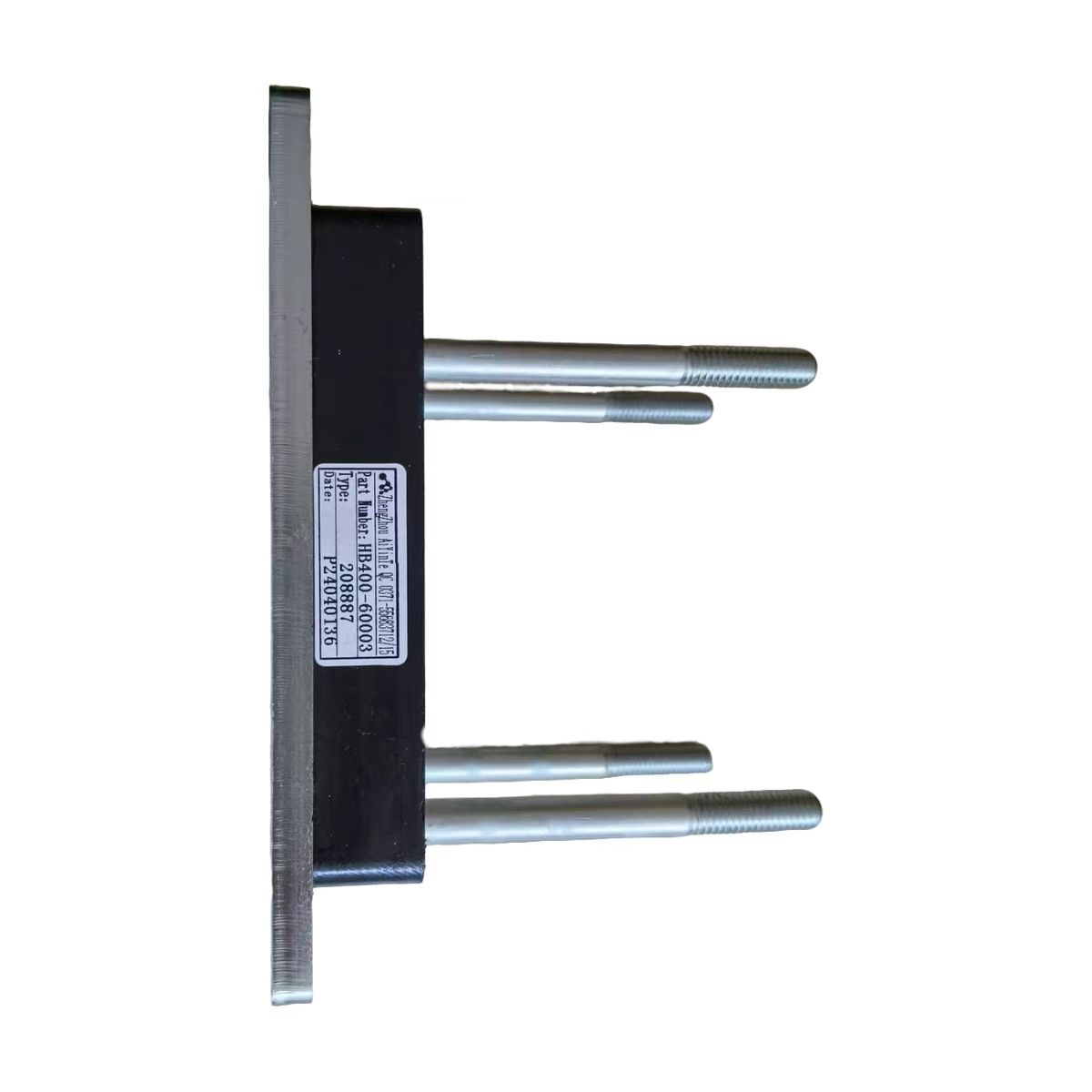

Sönümleme plakası HB400-60003 ve HB400-60002 olarak mevcuttur. Sönümleme plakalı komple oransal valf düzeneği HB400-60001'dir.

S2: Bu sönümleme plakasının kamyonuma uyduğunu nasıl doğrularım?

Geciktirici gövdesindeki tanımlama plakasında bulunan geciktirici modelini kontrol edin. Uyumlu modeller arasında FH400B, FH240B, FHB320B ve FHB400B bulunur. Alternatif olarak, FAST veya Shacman elektronik parça kataloğunda tam eşleşme için aracınızın VIN'ini tedarikçinize verin.

S3: Sönümleme plakasıyla birlikte neyi değiştirmeliyim?

Oransal valfte hasar olup olmadığını kontrol edin. O-halka contasında eskime veya aşınma olup olmadığını kontrol edin ve gerekiyorsa değiştirin.

S4: Bunu kendim kurabilir miyim?

Çalışma, geciktirici kontrol valfi gövdesini içermektedir. Doğru tork ve fonksiyon testini sağlamak için FAST geciktirici servis deneyimine sahip bir teknisyen tarafından kurulum yapılmasını öneririz.
